De SAUTER MODULO 6 Inbedrijfstelling-app biedt eenvoudige toegang tot de instellingen van MODULO 6-apparaten via de Bluetooth-verbinding op deze apparaten. De gebruiker kan vervolgens de status en configuratie van een lopende installatie verifiëren of een onlangs undboxed station configureren voor de eerste keer.

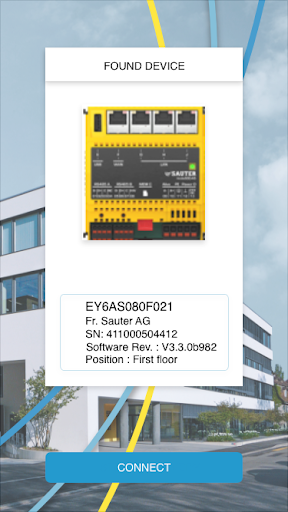

De verbinding met het specifieke apparaat kan worden gedaan door een QR-code te lezen of door het apparaat in een lijst te selecteren van gedetecteerde apparaten over de Bluetooth (BLE 4.0) -aansluiting van het mobiele apparaat van de gebruiker.
Zodra de verbinding tot stand is gebracht, verkrijgt de gebruiker een visuele indicatie van de huidige status van het station en de bijgevoegde modules. De gebruiker kan over de verschillende configuratiepagina's van de controller schuiven op de onderkant van het scherm: over deze pagina's is de geautoriseerde gebruiker in staat:
- Configureren van de eerste IP-verbinding (IP, SUBNET, GATEWAY, DNS, DHCP)
- Configureren van de tweede IP-verbinding, indien beschikbaar (IP, SUBNET, GATEWAY, DNS, DHCP)
- Configureren van de proxy-instellingen (inschakelende proxy, IP, PORT, AUTUTIFICEERINGEN, gebruikersnaam, wachtwoord)
- Weergave van de bijgevoegde modules
- Bekijk de apparaatinformatie (fabrikant naam, serienummer, hardware revisie, software revisie, productiedatum, led blink, bacnet doi, bacnet netwerk, systeemstatus, locatie, firewall status)
wijzigingen Gereed kan worden geüpload (opgeslagen) naar het station met de knop in de rechterbovenhoek.

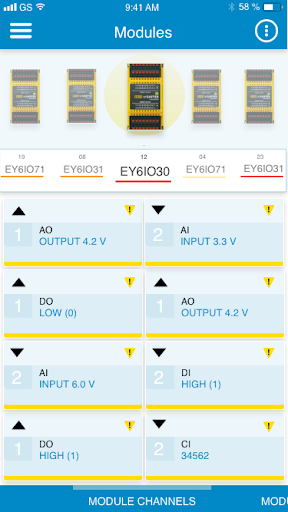

Van de modules weergave, de individuele module is aangesloten op de controller grafisch weergegeven. In deze weergave kunnen de modules worden geselecteerd door ze naar links of rechts te schuiven. Alle kanalen op een module worden hieronder grafisch weergegeven in een betegeld of een vermeld formulier, dat kan worden gekozen met de "Hamburger" -besturing in de rechterbovenhoek. Het kleurenschema maakt het mogelijk om gemakkelijk te identificeren welke van de kanalen zich in een normale staat (groen) bevindt en dat niet is. Kanalen kunnen in een status zijn die een alarm genereert, of uitgangskanalen kunnen worden overschreven. Elk kanaal kan worden geselecteerd om uitgebreide informatie te krijgen die kanaalspecifiek is, waarvan sommige kunnen worden bewerkt. Deze weergave bevat ook een live-grafiek.
Een andere handige functie op deze app is de gepersonaliseerde filters om naar specifieke kanalen te zoeken. De filters maken het sorteren van individuele kanalen die filtercriteria toepassen, die zijn:
- Module Type (EY6IO **)
- Kanaalbetrouwbaarheid (BACnet Betrouwbaarheid)
- Overrichte vlag
- Kanaaltype (DI, CI, DO, RELAIS, AI: 0-10V, AI: NI1000, AO: 0-10V, enz.)
De filters kunnen lokaal op het apparaat worden opgeslagen voor later gebruik.
Over het algemeen is het navigatiemenu In de linkerbovenhoek, die het mogelijk maakt om terug te gaan naar de weergave van de controller, de modules weergave evenals de filterweergave. Ten slotte brengt homepage de gebruiker naar de eerste pagina om een nieuw apparaat te selecteren.
