CAD Assistant

Mô tả của CAD Assistant

Trợ lý CAD CASCADE cho Android là trình xem ngoại tuyến và bộ chuyển đổi cho các mô hình 3D CAD và lưới.
Nếu bạn muốn sử dụng công nghệ này để phát triển các giải pháp tùy chỉnh cho doanh nghiệp của bạn, hãy liên hệ với chúng tôi tại:
//dev.opencascade.org/webform/contact_us
Xem và chuyển đổi mô hình CAD cơ bản
Chức năng cơ bản được cung cấp bởi thành phần trao đổi dữ liệu CAD của công nghệ tầng mở (Xảy ra).
Các định dạng và dữ liệu tệp được hỗ trợ là:
- BREP: Định dạng OCCT gốc cho hình học hình dạng, cấu trúc liên kết và cấu trúc lắp ráp.Tên, thông tin tệp..Các thành phần của lắp ráp có thể được ẩn hoặc hiển thị khi cần thiết để kiểm tra mô hình.Việc lắp ráp phụ được chọn hoặc một phần có thể được truy vấn cho các thuộc tính của nó. Xem dữ liệu lưới
Chức năng bổ sung đang xem các mô hình lưới với dữ liệu liên quan, được triển khai bằng thành phần trực quan hóa lưới của OCCT.
Các định dạng lưới được hỗ trợ là:
- GLTF là một tiêu chuẩn mở cho tài sản 3D.
- STL là tiêu chuẩn thực tế trong in 3D.
- PLY có khả năng lưu trữ dữ liệu liên quan đến các nút và phần tử lưới.Nếu bạn có trong ứng dụng của mình, một mô hình được đại diện bởi lưới, nó có thể được lưu dễ dàng vào định dạng ply và được xem trên một máy tính bảng.Dữ liệu bổ sung (màu RGB hoặc vô hướng) có thể được thêm vào từng đa giác hoặc nút.
- OBJ là tiêu chuẩn cho hoạt hình 3D và được hỗ trợ bởi hầu hết các ứng dụng đồ họa 3D..Nếu lưới chứa kết cấu, màu sắc hoặc dữ liệu vô hướng liên quan, nó có thể được xem với các phần tử được tô màu theo thuộc tính đã chọn.Đối với đại lượng vô hướng tỷ lệ màu tương tác được hiển thị, cung cấp các điều khiển để thao tác phạm vi số lượng được hiển thị.

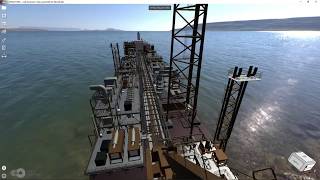

Các hoạt động chung
Màn hình -Touch và cung cấp thao tác trực quan của chế độ xem 3D bằng cử chỉ ngón tay.Cài đặt Submenu cung cấp quyền truy cập vào tùy chọn Trình xem và ứng dụng, thông tin tệp và nhật ký tin nhắn.Trợ lý CAD tích hợp với Android để các ứng dụng hỗ trợ các hiệp hội tệp sẽ khởi chạy nó để mở các tệp thuộc các loại có liên quan.Chẳng hạn, bạn có thể mở tệp bước được gửi cho bạn qua thư bằng cách nhấp đơn giản vào tệp đính kèm trong ứng dụng thư.Các mô hình CAD và lưới có thể được lưu ở định dạng PLY, STL hoặc OBJ dưới dạng dữ liệu đa giác.Lưu hộp thoại Tệp cũng cho phép lưu hình ảnh hiện tại của mô hình vào định dạng PNG.Nếu thư thư mục đích được chọn, ứng dụng thư sẽ được tự động bắt đầu với tệp đã lưu dưới dạng tệp đính kèm.
Các thiết bị được hỗ trợ
Một loạt các máy tính bảng và điện thoại thông minh hiện đại.Tuy nhiên, lưu ý rằng nó được tối ưu hóa cho định hướng màn hình cảnh quan, có thể bất tiện trên điện thoại.
Ứng dụng yêu cầu OpenGL ES 3.0.Tùy thuộc vào một thiết bị, việc mở các tệp lớn có thể mất thời gian.Các thiết bị có bộ xử lý đồ họa tầm thấp có thể chậm khi hiển thị các mô hình lớn và hệ thống có thể (âm thầm) đóng ứng dụng nếu mô hình yêu cầu nhiều bộ nhớ hơn có sẵn trên thiết bị.
Xem thêm tại https: //www.opencascade.com/nội dung/cad-hỗ trợ
Phản hồi
Chúng tôi hoan nghênh phản hồi của bạn trên Google Play hoặc trên diễn đàn người dùng của chúng tôi tại https://dev.opencascade.org/Diễn đàn/ứng dụng mở
