D-Geo demo

Opis D-Geo demo

Funkcje:
- tworzenie i zarządzanie bazą punktów w jednym z układów (1992, 65, 2000)

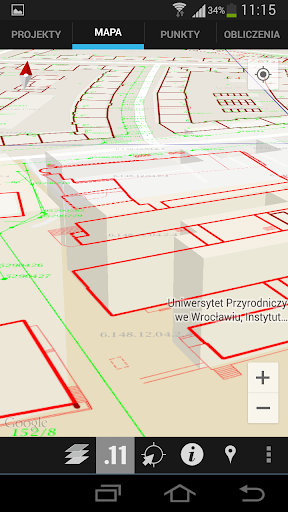

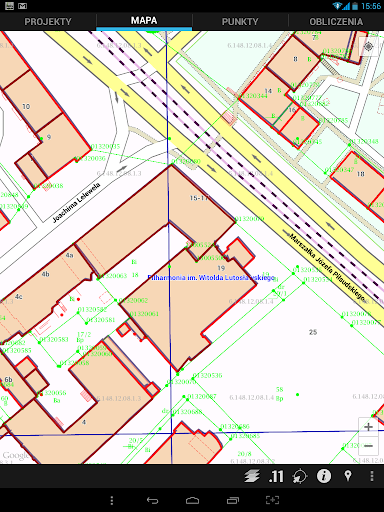

- wyświetlanie punktów na podkładzie mapowym. Online: Google Maps lub serwery WMS (np. Geoportal). Offline: mapa w formacie MapsForge (program pozwala na pobranie takiej mapy obejmującej obszar Polski i korzystanie bez połączenia z siecią)
- wyświetlanie własnej mapy przygotowanej w programie C-Geo lub w bezpłatnej aplikacji do pobrania ze strony: http://d-geo.pl. Aplikacja ta (na komputer PC z systemem Windows) pozwala na import punktów (txt, xls), rysunków (dxf, dgn, gml, shp itp) i konwersję do formatu dgeo. Zapisany projekt można przesłać przez sieć WiFi bezpośrednio do urządzenia Android.
- dodawanie punktów przez wskazanie palcem lub z pozycji GPS
- włączenie trybu "Prowadź do punktu" ułatwiającego odnalezienie punktu w terenie
- wykonanie obliczeń: azymut i długość, przecięcie prostych, transformacja międzyukładowa (z dowolnego układu na układ projektu z zastosowaniem korekt globalnych)
Obsługa:
Korzystając z programu C-Geo (http://softline.xgeo.pl) lub programu D-Geo (http://d-geo.pl) można przygotować dane w postaci listy punktów oraz mapy do wgrania na urządzenie android. Przygotowany plik projektu można przesłać korzystając z Dropboxa, bezpośredniego połączenia WiFi lub przez skopiowanie do katalogu D-Geo na karcie urządzenia.
Dostępne projekty wyświetlane są w postaci listy na zakładce "Projekty" na której mamy opcje:
- otwórz projekt
- dodaj projekt
- usuń projekt
- ustawienia (otwartego) projektu (odwzorowanie, dokładność wyświetlania współrzędnych)
- import z Dropbox
- Transfer z PC
Po otwarciu projektu wyświetlany jest widok Mapy z opcjami:

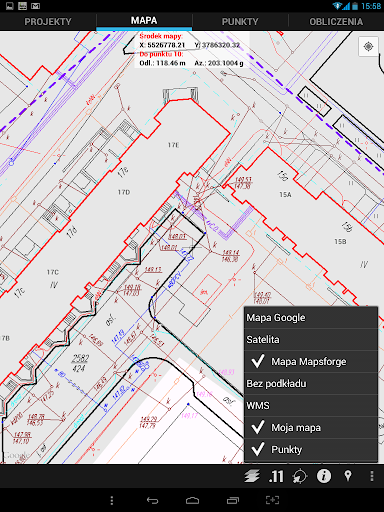

- zarządzanie wyświetlanymi warstwami
- włączenie/wyłączenie wyświetlania numerów punktów
- włączenie/wyłączenie podążania za pozycją GPS
- włączenie/wyłączenie okienka informacji (współrzędne środka okna mapy/pozycji GPS, odległość/azymut do wybranego punktu)
- przesunięcie mapy do zaznaczonego punktu.

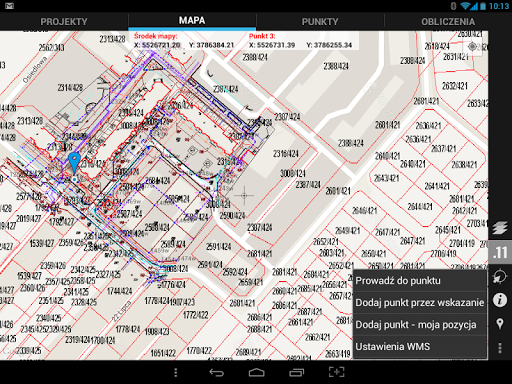

- Prowadź do punktu – włączenie trybu przesuwania mapy do pozycji GPS, rysowanie linii łączącej pozycję GPS i wybrany/zaznaczony punkt, wyświetlanie informacji o odległości i azymucie.
- Dodaj punkt przez wskazanie – dodanie punktu przez tapnięcie w oknie mapy
- Dodaj punkt-moja pozycja – dodanie punktu z pozycji GPS
- Ustawienia WMS - definiowanie adresów serwerów WMS i wybór aktualnie używanego
Przytrzymanie palca na punkcie na mapie powoduje przejście do widoku Tabela i ustawienie się na wskazanym punkcie
Tabela punktów:
- dodanie punktu

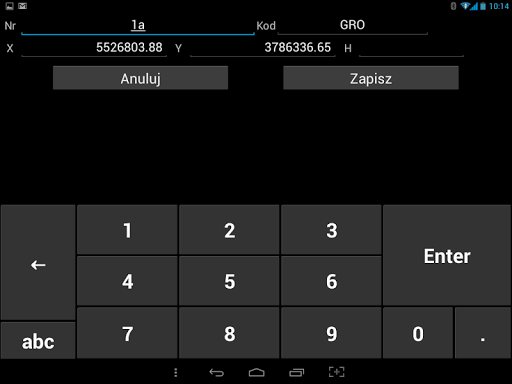

- edycja punktu
- usunięcie punktu
- odszukanie punktu
- Zaznacz wszystkie
- Odznacz wszystkie
- Zaznacz odwrotnie
- Wstaw kod do zaznaczonych
- Importuj punkty - import punktów z pliku tekstowego
- Eksportuj punkty - eksport do pliku tekstowego

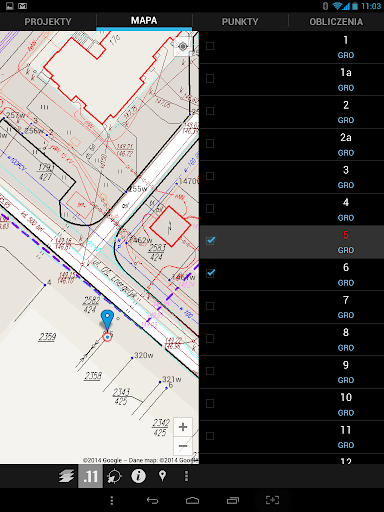

Zaznaczone w tabeli punkty są oznaczane czerwonym kółkiem na mapie.
Przytrzymanie palca na punkcie w tabeli powoduje przejście do widoku Mapa i ustawienie się na wskazanym punkcie.
Obliczenia:
- Azymut i długość - obliczenie azymutu o odległości między zadanymi punktami
- Przecięcie prostych - obliczenie punktu na przecięciu 2 prostych zadanych punktami
- Transformacja - transformacja współrzędnych punktu z zadanego układu współrzędnych na układ projektu
- kąt ze współrzędnych
- wcięcie liniowe

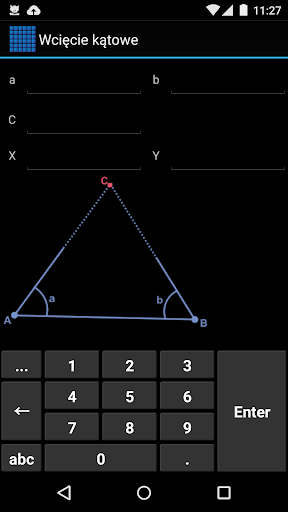

- wcięcie kątowe

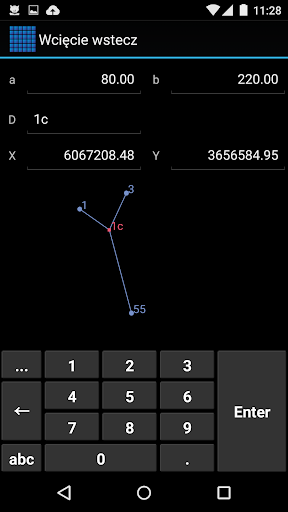

- wcięcie wstecz
Dane z każdego obliczenia można zapisać a następnie odczytać w późniejszym terminie.
Wersja demo ma ograniczone do 5 wyświetlanie punktów na liście oraz ograniczony czas działania.
