De buisbias-calculator berekent de nominale buiswaarden van plaatstroom, dissipatie en% van MAX-dissipatie met behulp van ofwel gemeten spanningsval over een kathodeweerstand of gemeten plaatstroom. Het heeft een database van 36 tube-types en berekent de klasse A vaste, klasse AB vaste bias- en kathode bias Maximum Safe Bias-instellingen.

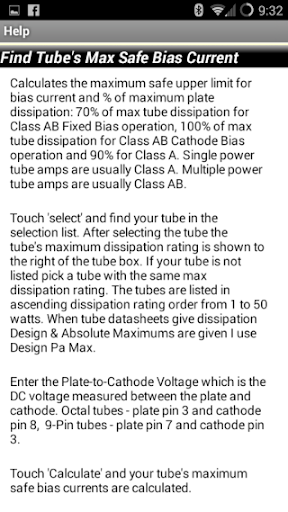

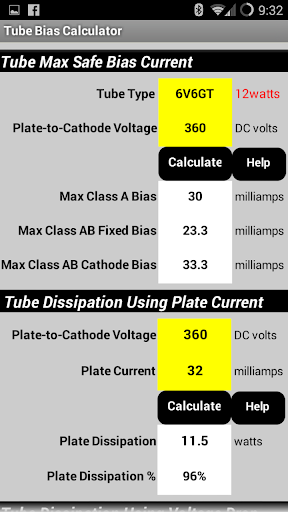

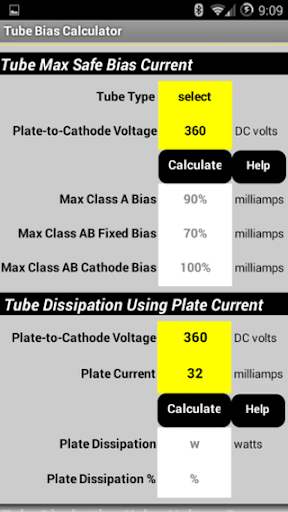

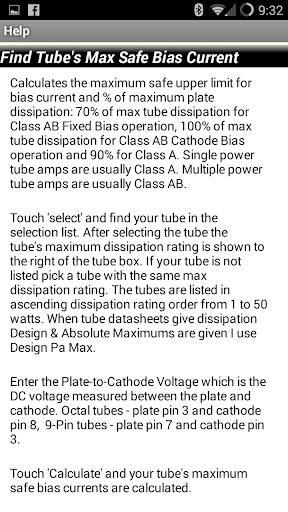

om de Max Safe Bias-instelling van de tube te berekenen, selecteert u eenvoudig uw tube van de keuze lijst en voer de spanning van de plaat-naar-kathode in (plaatspanning wordt altijd gemeten tussen de plaat en de kathode van de buis). De maximale safe bias-instellingen voor klasse A vaste, klasse AB vaste bias- en kathode-bias worden weergegeven.

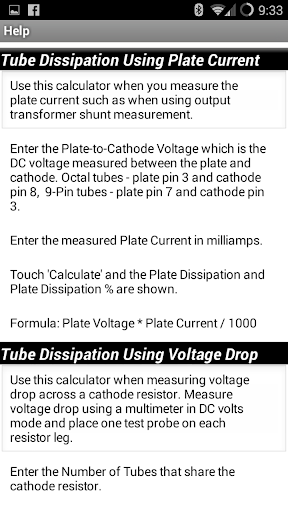

om vooringenomenheid te berekenen wanneer u de plaatstroom meten, zoals bij gebruik van de uitvoertransformator SHUNT-stroommeting, voer uw buis in Type en plaat-naar-kathodespanning boven aan de pagina, voer de plaatstroom in en raak 'Bereken' en de plaatdissipatie en dissipatie% worden getoond.

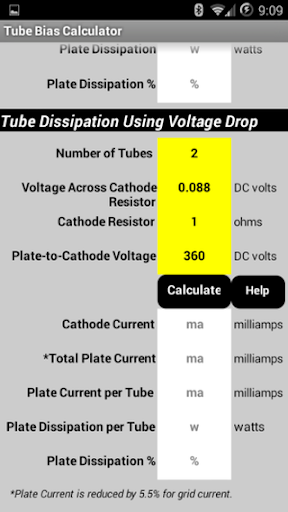

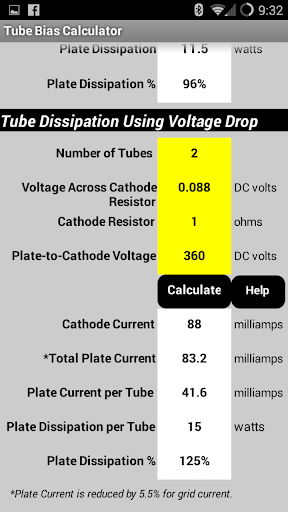

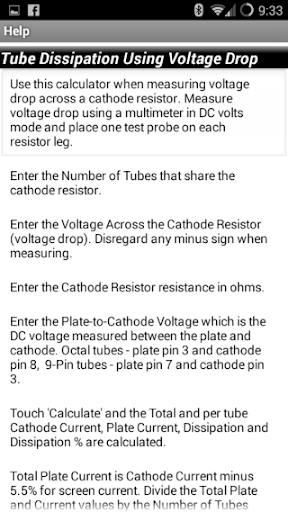

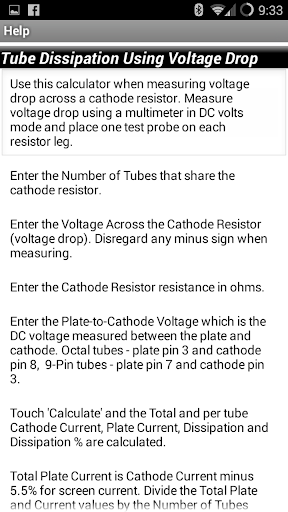

om bias te berekenen door de spanning te berekenen Kathodeweerstand Voer uw buistype en plaat-naar-kathodespanning boven aan de pagina in, voer het aantal buizen in dat de kathodeweerstand deelt, de spanningsval over de kathodeweerstand en de werkelijke weerstand van de kathodeweerstand. Raak 'berekenen' en de totale kathodestroom, totale plaatstroom, plaatdissipatie, plaatdissipatie% en stroom per buis worden getoond.
om de spanning te meten Drop over een weerstand Zet uw multimeter op Volts DC en druk op elk Been van de weerstand met een sonde (negeer elk minteken).
Waarschuwing: Versterkers hebben een hoogspanning die kan doden, zelfs wanneer het is losgekoppeld. Probeer de voorspanning van een versterker niet in te stellen, tenzij u competent bent met testuitrusting en zeer bekend met hoogspanning en de betrokken gevaren.
Added more tubes to the tube database
