CAD Assistant

Penjabaran dari 9apps CAD Assistant

Open Cascade CAD Assistant untuk Android adalah penampil dan konverter offline untuk model CAD dan mesh 3D.
Jika Anda ingin menggunakan teknologi ini untuk pengembangan solusi khusus untuk bisnis Anda, hubungi kami di:
https://dev.opencascade.org/webform/contact_us

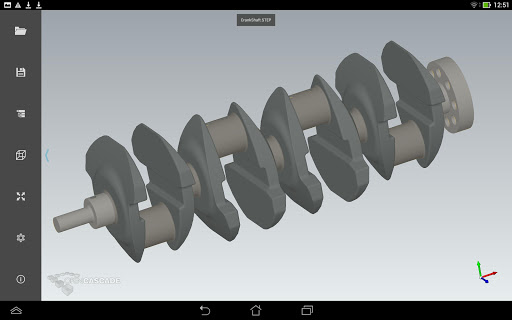

Model CAD Dasar Melihat dan Mengonversi
Fungsionalitas Dasar disediakan oleh Komponen Pertukaran Data CAD dari Teknologi Cascade Terbuka (OCCT).
Format dan data file yang didukung adalah:
- BREP: Format OCCT asli untuk bentuk geometri, topologi, dan struktur perakitan.
- Iges (5.1 dan 5.3): geometri bentuk, warna, objek tingkat atasNama, Informasi File.
- Langkah (AP203 dan AP214): Bentuk geometri, struktur perakitan, warna, nama, properti validasi, informasi file.

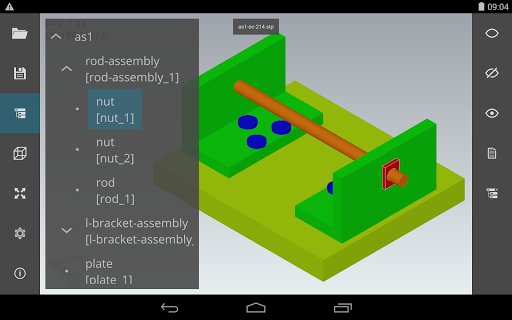

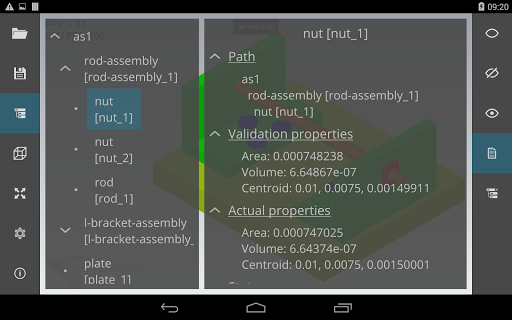

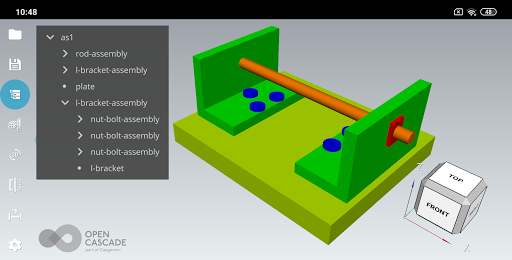

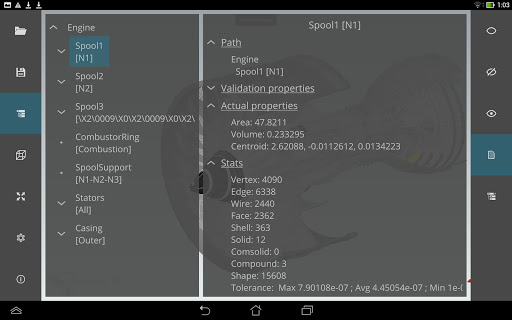

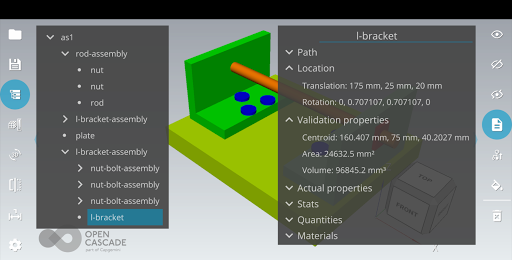

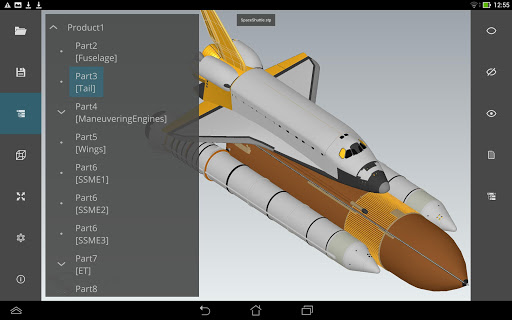

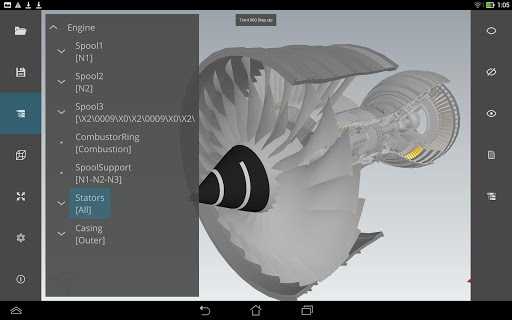

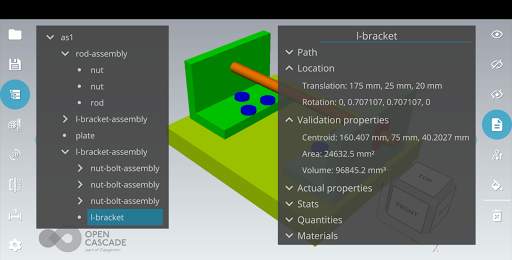

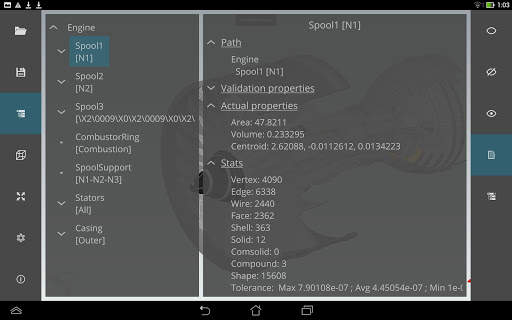

Struktur perakitan model dapat dinavigasi melalui browser pohon pohon.Komponen perakitan dapat disembunyikan atau ditampilkan seperlunya untuk memeriksa model.Sub-perakitan atau bagian yang dipilih dapat ditanyakan untuk propertinya.
model CAD (bagian atau sub-perakitan utuh atau terpilih) dapat diekspor ke salah satu format CAD atau mesh yang didukung.
Melihat data mesh
Fungsi tambahan adalah melihat model mesh dengan data terkait, diimplementasikan menggunakan komponen visualisasi mesh OCCT.
Format mesh yang didukung adalah:
- GLTF adalah standar terbuka untuk aset 3D.
- STL adalah standar de-facto dalam pencetakan 3D.
- Ply memiliki kemampuan untuk menyimpan data yang terkait dengan node dan elemen mesh.Jika Anda memiliki aplikasi Anda, model yang diwakili oleh mesh, itu dapat disimpan dengan mudah untuk format dan dilihat pada tablet.Data tambahan (warna RGB atau skalar) dapat ditambahkan ke setiap poligon atau node.
- OBJ adalah standar untuk animasi 3D dan didukung oleh sebagian besar aplikasi grafik 3D.
- JT standar ISO untuk visualisasi efisien data CAD 3D CAD.

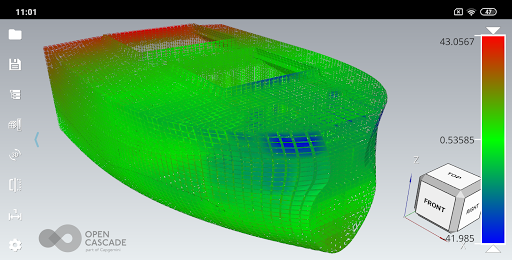

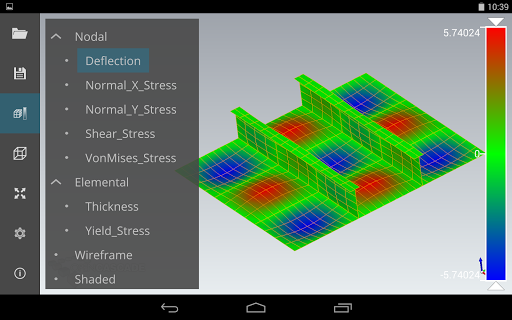

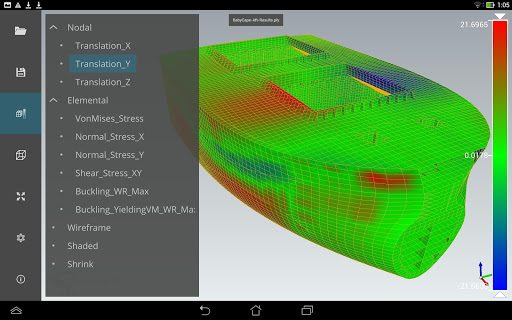

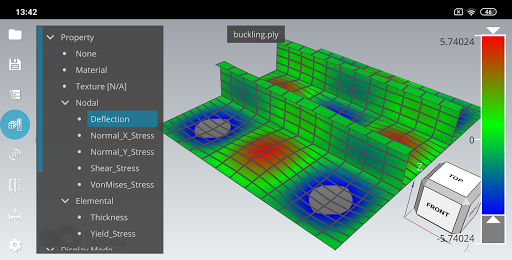

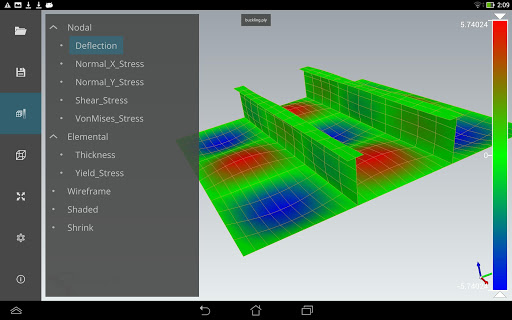

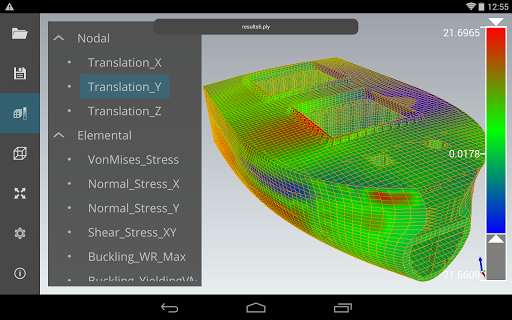

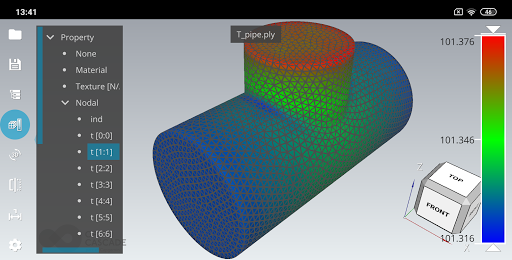

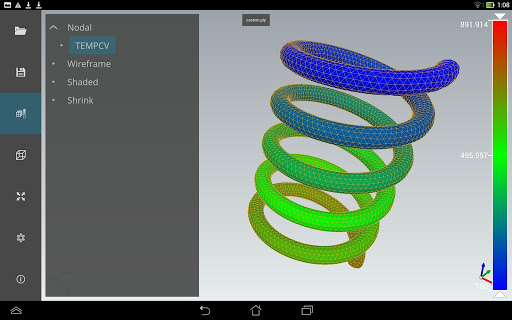

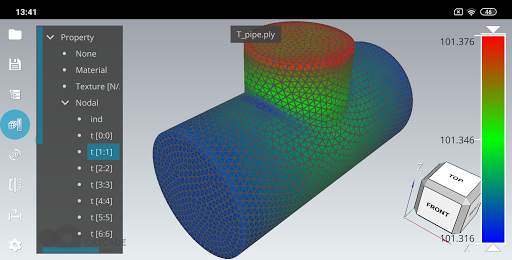

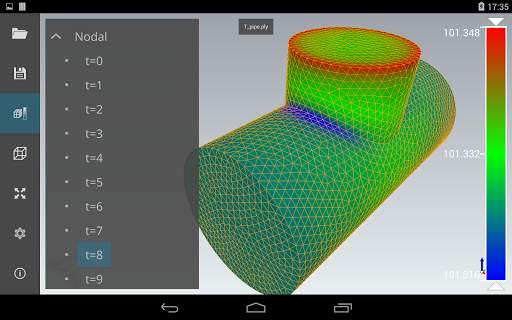

CAD Assistant memungkinkan Anda untuk melihat jala di wireframe, teduh, dan menyusut.Jika mesh berisi tekstur, warna, atau data skalar terkait, itu dapat dilihat dengan elemen yang diwarnai sesuai dengan properti yang dipilih.Untuk skala skalar skala warna interaktif ditampilkan, memberikan kontrol untuk memanipulasi kisaran jumlah yang ditampilkan.
Operasi Umum

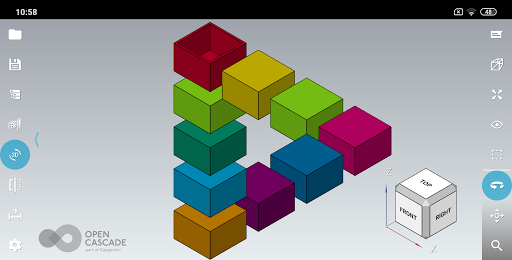

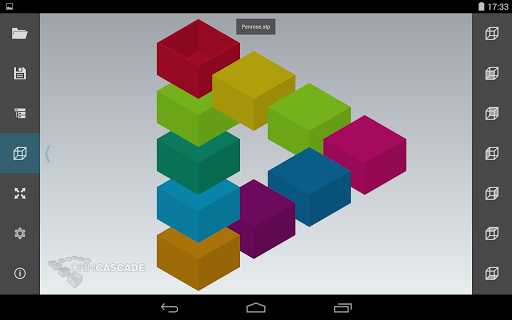

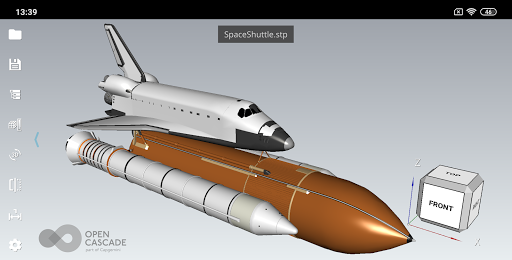

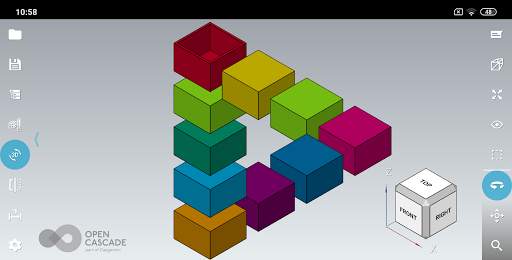

CAD Assistant for Android dioptimalkan untuk perangkat dengan multi-Touch layar dan menyediakan manipulasi intuitif dari tampilan 3D dengan gerakan jari.
Toolbar kiri menyediakan tombol untuk pemasangan model ke jendela dan pilihan tampilan standar.Pengaturan Subwenu menyediakan akses ke opsi penampil dan aplikasi, informasi file, dan log pesan.
File dapat dibuka dari penyimpanan lokal (memori internal atau kartu SD).CAD Assistant terintegrasi dengan Android sehingga aplikasi yang mendukung asosiasi file akan meluncurkannya untuk membuka file dari tipe yang relevan.Misalnya, Anda dapat membuka file langkah yang dikirimkan kepada Anda melalui surat melalui klik sederhana pada lampiran di klien email.
Model CAD dapat disimpan dalam format Langkah, IGE, atau BREP sebagai data CAD;Model CAD dan Mesh dapat disimpan dalam format ply, STL, atau OBJ sebagai data poligonal.Simpan dialog File juga memungkinkan menyimpan gambar saat ini dari model ke format PNG.Jika surat direktori target dipilih, klien surat akan secara otomatis dimulai dengan file yang disimpan sebagai lampiran.
perangkat yang didukung
Asisten CAD telah diuji untuk bekerja pada aBerbagai macam tablet dan smartphone modern.Namun perlu dioptimalkan untuk orientasi layar lansekap, yang mungkin tidak nyaman pada ponsel.
Aplikasi membutuhkan OpenGL ES 3.0.
Keterbatasan
Bergantung pada perangkat, membuka file besar mungkin memakan waktu.Perangkat dengan prosesor grafis rentang rendah bisa lambat menampilkan model besar, dan sistem mungkin (diam-diam) menutup aplikasi jika model membutuhkan lebih banyak memori daripada yang tersedia di perangkat.
Lihat lebih banyak di https: //www.opencascade.com/content/cad-assistant
umpan balik
Kami menyambut umpan balik Anda di Google Play atau di forum pengguna kami di https://dev.opencascade.org/Forum/Aplikasi Kaskade Terbuka
