Aplicación para actualizar el firmware de la CPU STM32 a través del cable USB usando el protocolo USB DFU.
La realización de la aplicación se basa en los siguientes documentos de la compañía STMicroelectronics.
1. Modo de arranque del sistema de microcontrolador AN2606 STM32
2. AN3156 USB DFU Protocolo utilizado en el gestor de arranque STM32
Cómo usar la aplicación.
Prerrequisito
El dispositivo móvil debe soportar USB-OTG.
Preparación

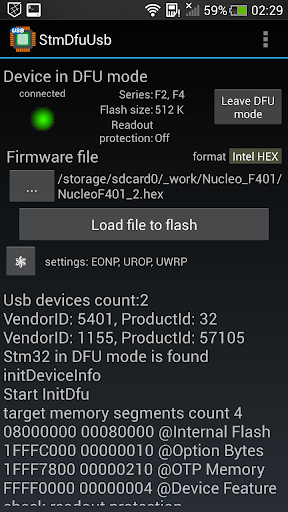

1. Conecte la placa STM32 con su dispositivo móvil por cable USB-OTG
2. Activar el modo de gestor de arranque para STM32. Cómo hacerlo leer en AN2606. En general, debe establecer pins boot0 y boot1 en la combinación correcta según el modelo de su CPU.

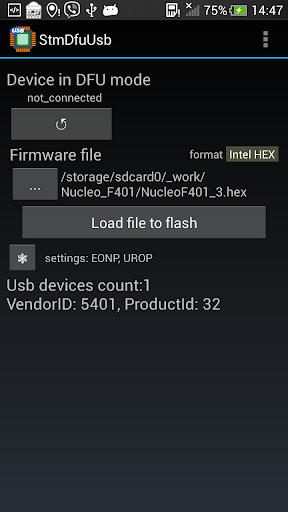

1. Seleccione Archivo con firmware que desea escribir.
- El archivo de firmware debe estar en uno de los siguientes formatos de
- Intel Hex
- Motorola S-run
- DFuse (Formato DFU de Stmicroelectronics)
- Binario crudo

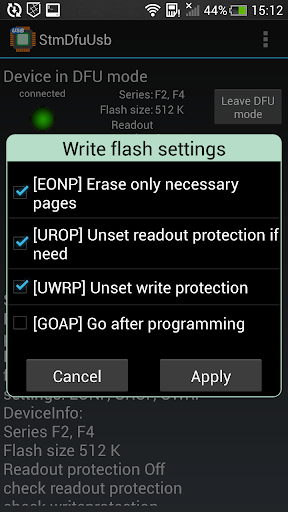

2. Establezca las opciones de escritura que necesita. Puede seleccionar las siguientes opciones
- Borrar solo las páginas necesarias de
- Iniciar la protección de la lectura si necesita
- GO CPU después de la programación

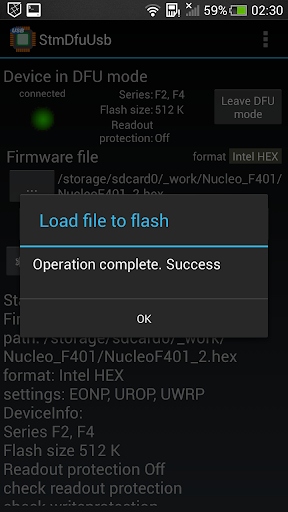

3. Presione el botón "Cargue el archivo para flash" y espere a que finalice la operación.

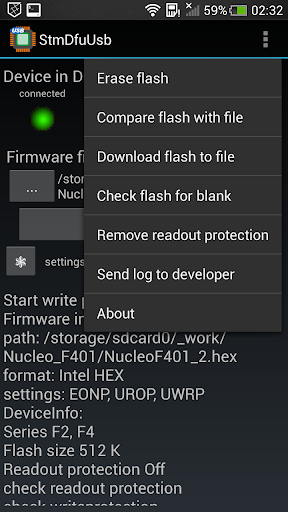

Además, las siguientes operaciones están disponibles en la aplicación
- Borrar
- Comprobar flash para en blanco - Comparar flash Con el archivo.
Puede seleccionar esta operación a través de un punto apropiado en el menú.
La aplicación está marcada en los siguientes modelos de microcontroladores:
STM32F072
STM32F205
STM32F302
STM32F401
STM32F746
STM32G474
STM32L432
STM32L432
Restricción de usar
Puede realizar hasta 25 firmware que se cargan completamente gratis.
Después de lograr este límite, puede comprar uno de los dos servicios
1. 100 de carga adicional
2. Uso ilimitado de la aplicación.
