Kalkulator Arsitek - A

La descripción de Kalkulator Arsitek - A

Aplicación de la calculadora de arquitectos: A es una aplicación que puede ayudar a diseñar estructuras de concreto reforzado sin más de 12 metros. En esta aplicación, se han determinado materiales de columna, vigas y placas de piso, a saber, hormigón reforzado. El sistema de fundación es la base del punto interior y la base con una pila (pila) hecha de hormigón prestélico en forma de pila de hilados y pila cuadrada.
Características En esta aplicación:

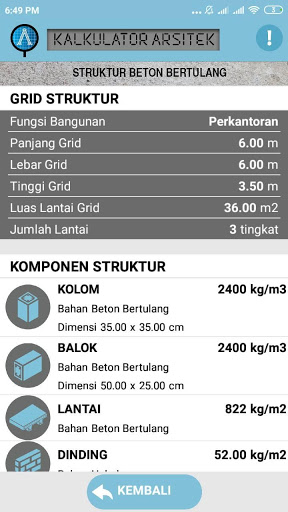

- Cálculo de las dimensiones de las columnas y las vigas basadas en la estructura de la cuadrícula

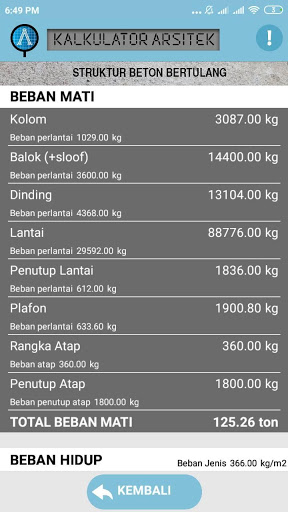

Carga, carga en vivo y carga fija por estructura de cuadrícula

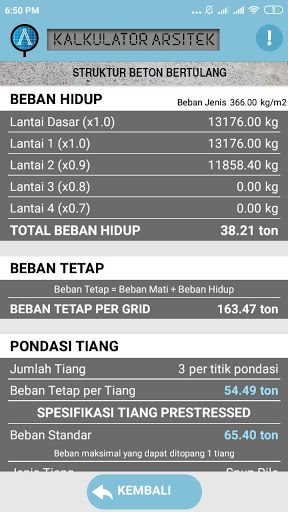

- Determine las especificaciones del polo de la base (pila), lo que está de acuerdo con la carga fija
- Calcule las dimensiones de la tapa de la pila que coincida con el polo de la base (pila)

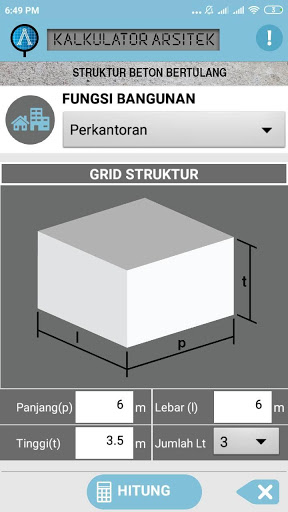

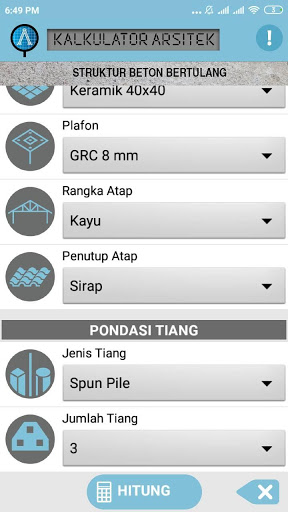

1. Entrada de datos:
- Seleccione la función del edificio (para determinar el tipo de vida)
- Rellene la longitud y la carga de la cuadrícula de ancho (para calcular las dimensiones de las columnas y las vigas, así como el área de la cuadrícula)
- Rellene las dimensiones de la cuadrícula alta (para determinar la altura del techo del piso)
- Rellene el número de pisos

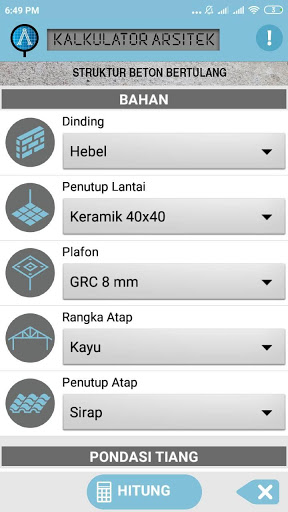

- Seleccione Material (para determinar la carga de tipo muerto)
- Seleccione El tipo de polo (pila de hilado = polo cilíndrico, pila cuadrada = polo de haz)
- Seleccione el número de polos (cuanto más número de postes, más pequeño se necesita el tamaño del polo)
2. Toque el botón "Calcular" para obtener resultados
3. Toque el botón "Atrás" para hacer otro recuento de
4. Toque el botón "X" para eliminar todas las entradas anteriores
para obtener la carga para 1 edificio completo y multiplique el número de cuadrículas en el edificio con una carga en esta aplicación.
No se preocupe, Esta aplicación conmemorará si es de
No encuentra el establecimiento hay contenidos y opciones incompletas (verifique)
- Más de 12 metros (reduce el largo o ancho)
El número de postes de fundación)
Términos de uso
Esta aplicación solo se usa para diseñar un esquema estructural porque el conteo utilizado es un recuento práctico (reglas de pulgar). Para el recuento de diseño de estructura real, un arquitecto profesional necesita ayuda de expertos.
Especificaciones especificaciones especificaciones http://www.jasajualbalikpapan.com/jual-pondasiungiang-port -beton-bulat- pontianak.html
- SNI 1727-2013 Carga mínima para la construcción de edificios y otras estructuras - Reglamento de carga indonesio para la construcción de 1983
1. Dimensiones del haz A (cm) = Span promedio (cm) / 12
2. Dimensiones de Balok B (cm) = Dimensiones del haz A (cm) / 2
3. Dimensiones de columna (cm) = Dimensiones de haz B (cm) 10
4. Distancia entre los polos (mm) = longitud del polo (m) * 20 Tamaño del polo (mm) * 2.5

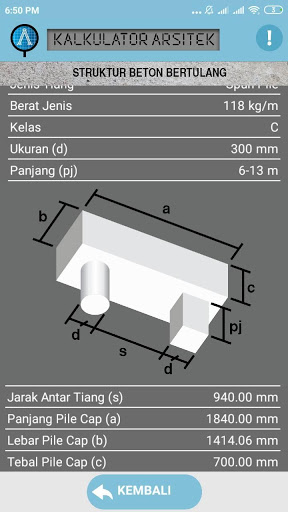

5. Tapa de pila gruesa (mm) = Tamaño del poste (mm) * 2 100
6. Tapa larga de pila (1 polo) = borde izquierdo (150 mm) borde derecho (150 mm) Tamaño del poste
7. Ancho de la tapa de la pila (1 polo) = tapa de pila larga (1 polo)
8. Tapa de longitud de la pila (2 polos) = borde izquierdo (150 mm) borde derecho (150 mm) tamaño de polo * 2 distancia entre los polos
9. Ancho de la tapa de la pila (2 polos) = borde izquierdo (150 mm) borde derecho (150 mm) tamaño de polo
10. Tapa de longitud de la pila (3 polos) = borde izquierdo (150 mm) borde derecho (150 mm) tamaño de polo * 2 distancia entre los polos
11. Ancho de la tapa de la pila (3 polos) = borde izquierdo (150 mm) borde derecho (150 mm) tamaño de polo * 2 ((distancia entre polos) ^ 2 - (distancia entre polos / 2) ^ 2) ^ (1 / 2)
12. Tapa de longitud de la pila (4 polos) = borde izquierdo (150 mm) borde derecho (150 mm) Tamaño del polo * 2 Distancia entre los polos
13. Ancho de la tapa de la pila (4 pilares) = tapa larga de pila (4 polos)
14. Tapa de longitud de la pila (5 polos) = borde izquierdo (150 mm) borde derecho (150 mm) tamaño de polo * 3 ((distancia entre polos) ^ 2 - (distancia entre polos / 2) ^ 2) ^ (1 / 2) * 2
15. Ancho de la tapa de la pila (5 polos) = borde izquierdo (150 mm) borde derecho (150 mm) Tamaño del poste * 2 Distancia entre los polos
16. Tapa larga de pila (6 polos) = TEPIO izquierdo (150 mm) borde derecho (150 mm) Tamaño del poste * 3 Distancia entre los polos * 2
17. Ancho de tapa de pila (6 polos) = Banco izquierdo (150 mm) borde derecho (150 mm) Tamaño del poste * 2 Distancia entre los polos
Gracias por descargar la aplicación de la calculadora arquitectónica - un
Tenga en cuenta la calificación y revise
