Basics of VLSI Design

Paglalarawan ng Basics of VLSI Design

Ang app ay isang kumpletong libreng handbook ng VLSI na may mga diagram at mga graph. Ito ay bahagi ng Electronics & Communications Engineering Education na nagdudulot ng mahahalagang paksa, mga tala, balita at blog sa paksa. I-download ang app bilang Quick Reference Guide & eBook sa Electronics & Communications Engineering Subject.
Ang app ay sumasaklaw ng higit sa 90 mga paksa ng disenyo ng VLSI nang detalyado. Ang mga paksang ito ay nahahati sa 5 yunit.
Maaari mong madaling pumasa at magtagumpay sa iyong mga pagsusulit o panayam, ang app ay nagbibigay ng mabilis na pagbabago at sanggunian sa mga paksa tulad ng isang detalyadong flash card.
Ang bawat paksa ay kumpleto sa mga diagram, equation at iba pang mga anyo ng mga graphical na representasyon para sa madaling pag-unawa. Ang ilan sa mga paksa na sakop sa application na ito ay:
1. Mga alaala sa semiconductor: Panimula at uri
2. Basahin lamang ang memorya (ROM)
3. Tatlong transistor dram cell
4. Isang transistor dram cell
5. Flash memory
6. Mababang - Power CMOS Logic Circuits: Panimula

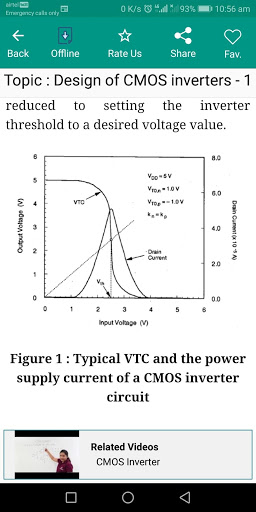

7. Disenyo ng CMOS inverters
8. MOS inverters: Panimula sa paglipat ng mga katangian
9. Scan-based na mga diskarte
10. Built-in Self Test (Bist) Techniques
11. Historical Prospective ng VLSI Design: Moore's Law
12. Pag-uuri ng mga uri ng circuit ng CMOS
13. Isang halimbawa ng disenyo ng circuit
14. VLSI Design Methodologies

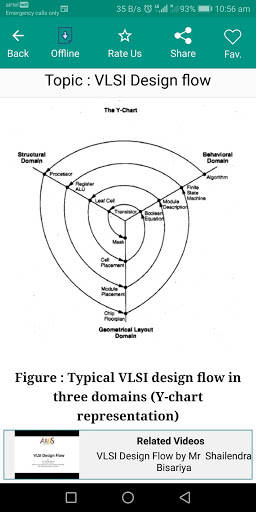

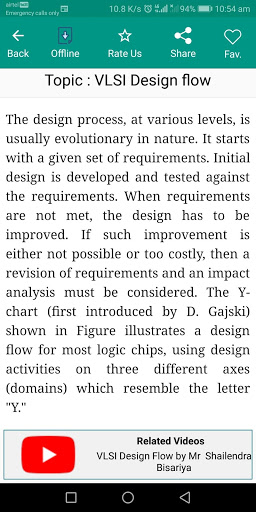

15. VLSI DESIGN FLOW
16. Disenyo hierarchy
17. Konsepto ng regularity, modularity at lokalidad
18. Cmos fabrication
19. Fabrication Proseso ng Daloy: Mga Pangunahing Mga Hakbang sa 20. Katha ng nmos transistor
21. CMOS Fabrication: P-Well Process
22. CMOS fabrication: n-well process
23. CMOS fabrication: twin tub process
24. Stick diagram at disenyo ng layout ng mask
25. MOS Transistor: Pisikal na istraktura
26. Ang sistema ng MOS sa ilalim ng panlabas na bias
27. Istraktura at pagpapatakbo ng MOSFET
28. Ang boltahe ng threshold
29. Kasalukuyang boltahe katangian ng MOSFET
30. Mosfet scaling
31. Mga epekto ng scaling
32. Maliit na Geometry Effects
33. Mos capacitances
34. Mos inverter
35. Voltage transfer characteristics (VTC) ng MOS inverter
36. Inverters na may N-type MOSFET load
37. Resistive load inverter
38. Disnect of Depletion-Load Inverters
39. Cmos inverter
40. Pagkaantala ng mga kahulugan ng oras
41. Pagkalkula ng mga oras ng pagkaantala
42. Inverter Design na may pagkaantala ng mga hadlang: Halimbawa
43. Combinational MOS Logic Circuits: Panimula
44. MOS lohika circuits na may pag-ubos nmos load: dalawang-input o gate
45. MOS lohika circuits na may pag-ubos nmos load: pangkalahatan o istraktura na may maramihang inputs
46. MOS lohika circuits na may pag-ubos nmos load: lumilipas pagtatasa ng o gate
47. MOS lohika circuits na may pag-ubos nmos load: two-input nand gate
48. MOS lohika circuits na may pag-ubos nmos load: pangkalahatan nand istraktura na may maramihang mga input
49. MOS lohika circuits na may pag-ubos nmos load: lumilipas pagtatasa ng nand gate
50. CMOS Logic Circuits: NOR2 (dalawang input o) gate
51. Cmos nand2 (dalawang input nand) gate
52. Layout ng simpleng cmos logic gates
53. Complex logic circuits
54. Complex CMOS Logic Gates
55. Layout ng kumplikadong cmos logic gates
56. Aoi at Oai Gates
57. Pseudo-nmos gates
58. CMOS full-adder circuit & carry ripple adder
59. CMOS Transmission Gates (Pass Gates)
60. Komplementaryong pass-transistor logic (Cpl)
61. Sequential MOS Logic Circuits: Panimula
62. Pag-uugali ng mga bistable elemento
63. Ang sr latch circuit
64. Clocked SR Latch
65. Clocked jk latch
66. Master-slave flip-flop
67. CMOS D-Latch at Edge-Triggered Flip-Flop
68. Dynamic na logic circuits: Panimula
69. Mga pangunahing prinsipyo ng pass transistor circuits
Lahat ng mga paksa ay hindi nakalista dahil sa mga limitasyon ng character na itinakda ng Play Store.
