HMI Droid

คำอธิบายของ HMI Droid

พาเนลผู้ประกอบการสำหรับ PLC อุตสาหกรรมต่างๆ การสื่อสารผ่านบลูทู ธ , WiFi หรืออินเทอร์เน็ตบนมือถือด้วยโปรโตคอล Comli, Modbus / TCP (Class 0 และ 1), Modbus RTU Class 1, Sattbus Comli, Siemens Fetch / เขียนหรือ Siemens S7 Communication (ISO บน TCP) นอกจากนี้ยังสามารถทำงานบนอุปกรณ์เครื่องเขียนเช่นเครื่องเล่นสื่อหรือ Raspberry Pi และการเชื่อมต่อ Ethernet ที่ใช้งานได้
HMI Droid เป็นวิวัฒนาการของโปรแกรม HMI LEDPanel สำหรับ Windows และเป็นอาหารเสริมหรือทางเลือกในระบบ SCADA แบบดั้งเดิมและแผงควบคุม . มันจัดการตัวแปรเชิงตรรกะและเชิงตัวเลขและมีการนำทางที่ง่ายระหว่างแผง (หน้า) โดยใช้การปัดด้วยท่าทางหรือมีปุ่ม

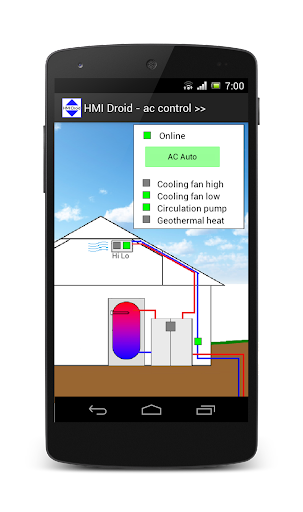

HMI Droid ยังเหมาะสำหรับการใช้งานอัตโนมัติด้วย PLC ที่มีการใช้งานเช่นโปรโตคอล Modbus / TCP การควบคุมและตรวจสอบแสงจากระยะไกลการระบายอากาศความร้อน ฯลฯ ในบ้านที่อยู่อาศัยหรือบ้านพักตากอากาศ
การสนับสนุนด้านเทคนิคที่ยอดเยี่ยม
การอัปเดตฟรี
วงจรชีวิตที่คาดหวังนาน
กราฟิก HMIs พร้อมฟังก์ชั่นมัลติทัชสามารถสร้างได้ในไม่กี่นาที
เครื่องมือพัฒนาฟรีที่มีการทดสอบการทำงานที่มีจำนวนแผงควบคุมวัตถุและตัวแปรไม่ จำกัด แทบไม่ จำกัด
ต้องการบริการของบุคคลที่สามใด ๆ - แอปดั้งเดิมของแท้
คุณสมบัติ:
พารามิเตอร์สำหรับการสื่อสารเช่นที่อยู่ IP, หมายเลขพอร์ต, โปรโตคอล ฯลฯ สามารถระบุต่อแผง (หน้า ). - การสำรวจอัตโนมัติของตัวแปรทั้งหมดที่แสดงในแผงปัจจุบัน (หน้า) ไม่จำเป็นต้องใช้รายการแท็กแยกต่างหาก

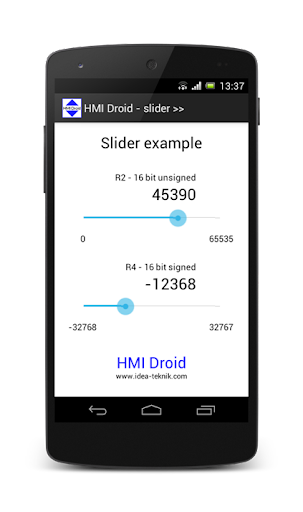

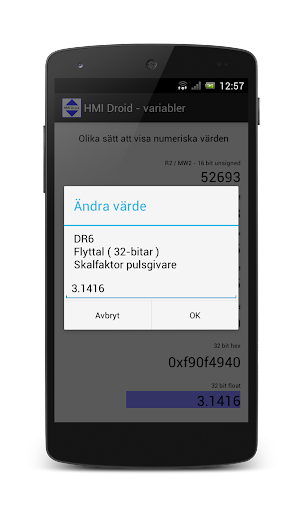

หลายรูปแบบสำหรับตัวแปรตัวเลขเช่น เป็นจำนวนเต็ม 16 และ 32 บิตที่ไม่ได้ลงนาม, hex, ascii, ลอย (IEEE 754) ฯลฯ - การถ่ายโอนที่ขับเคลื่อนด้วยการขับเคลื่อนการจัดลำดับความสำคัญไปยังคอนโทรลเลอร์
แผง (หน้า) ได้รับการแก้ไขในหน่วยวัด DP (ความหนาแน่นอิสระ พิกเซล)
ชีวิตบิตสำหรับการตรวจสอบแผงควบคุมในคอนโทรลเลอร์ (ฟังก์ชั่นคล้ายกับพื้นที่ประสานงานในซีเมนส์ S7)
การปรับขนาดอัตโนมัติช่วยให้สามารถใช้แผงเดียวกัน (หน้า) บนสมาร์ทโฟนแท็บเล็ตและอุปกรณ์อื่น ๆ ที่ตัวแปรตัวเลขสามารถแสดงเป็นข้อความที่กำหนดไว้ล่วงหน้าเช่นการเตือนภัย ขั้นตอน ฯลฯ - การวินิจฉัยโดยละเอียดของการเชื่อมต่อและการสื่อสารพื้นที่ตัวแปรสำหรับระบบและตัวแปรโลคัล
ความเป็นไปได้ของการกลับไปที่แผงเริ่มต้นอัตโนมัติ (หน้า) หลังจากใช้งานบางครั้งการใช้งานที่เลือกได้สำหรับ คำที่สูงและต่ำของตัวแปร 32 บิตในโปรโตคอล Modbus
ช่วงเวลาการสำรวจความคิดเห็นสามารถตั้งค่าบันทึกการเข้าชมข้อมูลหรือแบตเตอรี่
การสนับสนุนสำหรับกรีก, ตุรกี, บอลติก, ยุโรปกลาง, ยุโรปตะวันออก, Cyrillic, ญี่ปุ่น ( Shift JIS), จีน (GB2312, BIG5) และชุดอักขระเกาหลี
การดำเนินการโปรโตคอลในรุ่นปัจจุบัน:
Comli: ข้อความ 0, 1, 2, 3 และ 4 ที่อยู่ Register 0 - 3071 และธง 0 - 37777 (Octal) |
Modbus / TCP: Class 0, ฟังก์ชั่น 3 และ 16 อ่านและเขียนลงทะเบียน 64,512 การจดบันทึก
MODBUS / TCP: Class 1, ฟังก์ชั่น 1, 2, 4 และ 5 อ่านอินพุต 65,535 อินพุต, การลงทะเบียนอินพุต 65,535 รายการและอ่านและเขียนเอาต์พุต 65,535 (คอยส์)
Modbus RTU: Class 0 และ 1
Sattbus Comli เช่น Comli Sattbus Over Ethernet
Siemens Fetch / Write: อ่านและเขียนตัวแปรในบล็อกข้อมูล 1 ถึง 255 ระหว่างไบต์ 0 และ 4095 และไบต์ 0 ถึง 127 ในพื้นที่แปรผันสำหรับอินพุต , เอาท์พุทและความทรงจำ
การสื่อสาร Siemens S7 (ISO บน TCP)
ข้อกำหนดของระบบ:
Android 5.0 หรือใหม่กว่าที่เก็บข้อมูลภายนอกจะต้องใช้งาน (เพื่อไม่ให้สับสนกับการ์ด SD)

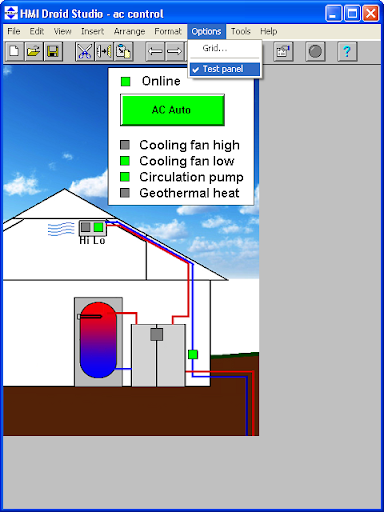

Windows PC สำหรับการแก้ไขแผง (หน้า)
ดาวน์โหลดเครื่องมือพัฒนาฟรีสำหรับพีซีที่ใช้ทำแผง (หน้า) เพื่อให้ทำงานโดย HMI Droid:
https://www.idea-teknik.com/hmi_droid_download.html
คู่มือ:
https://www.idea-teknik.com/hmi_droid_manual .HTML
ประวัติรุ่น:
https://www.idea-teknik.com/hmi_droid_version_history.html
