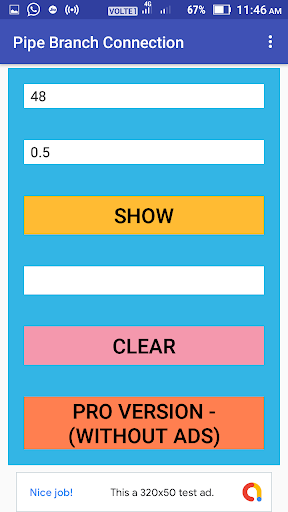

ASME B 31.3 กระบวนการท่อการเชื่อมต่อสาขา 90 องศาสามารถใช้ในการค้นหาประเภทการเชื่อมต่อสาขาได้ง่ายมากไม่จำเป็นต้องค้นหาในตำนานและแผนภูมิ
ตามขนาดส่วนหัวและขนาดสาขาใน NPS ประเภทการเชื่อมต่อสาขาสามารถพบได้

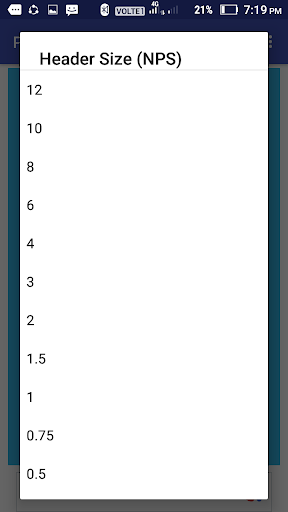

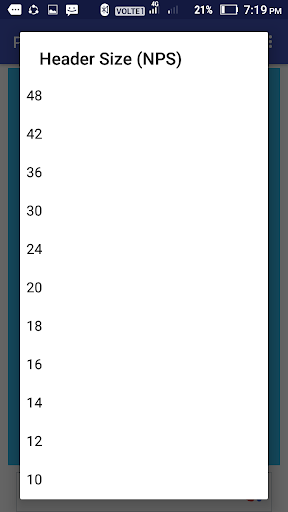

ขนาดส่วนหัวใน NPS มีดังนี้
48, 42, 36, 30, 24, 20, 18, 16, 14, 12, 10, 8, 6, 4, 3, 2, 1.5, 1, 0.75, 0.5

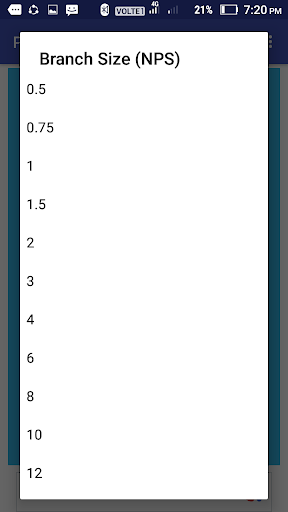

ขนาดสาขาใน NPS มีดังนี้
0.5, 0.75, 1, 1.5, 2, 3, 4, 6, 8, 10, 12, 14, 16, 18, 20, 24, 30, 36, 42, 48
ประเภทสาขาต่อไปนี้สามารถพบได้สำหรับขนาดส่วนหัวของแกน x และแผนภูมิขนาดสาขาของแกน Y
- การลด Tee

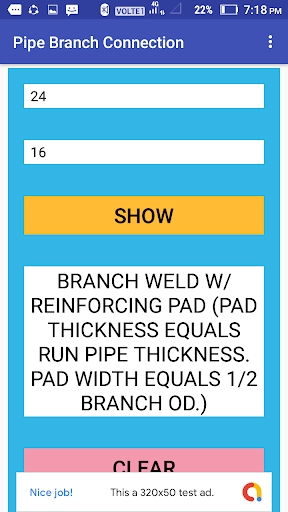

- Branch Weld W / Reinforcing Pad(แผ่นความหนาของแผ่นเท่ากับความหนาของท่อความกว้างของแผ่นเท่ากับ 1/2 สาขา OD |

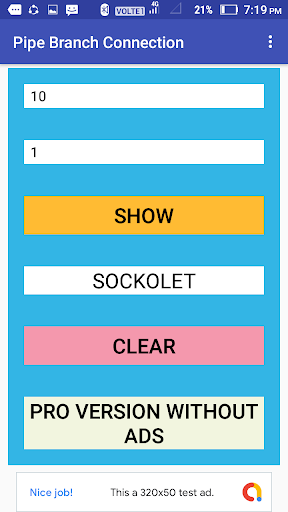

Sockolet
- Tee
- Weldolet
