LE
CIRCUIT
DE
CHARGE
ALTERNATEUR
DYNAMO
Alternateur
Batterie
Circuit de production électrique

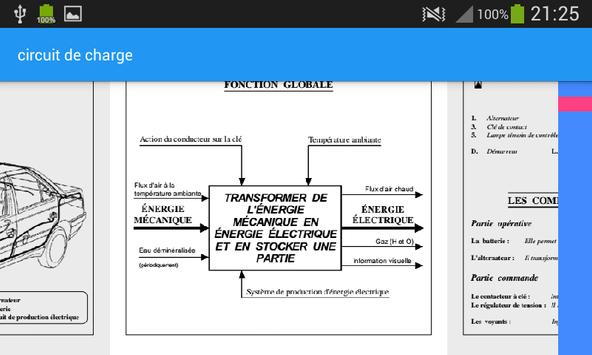

TRANSFORMER
DE L'ÉNERGIE MÉCANIQUE
EN ÉNERGIE
ÉLECTRIQUE ET
EN
STOCKER
UNE PARTIE

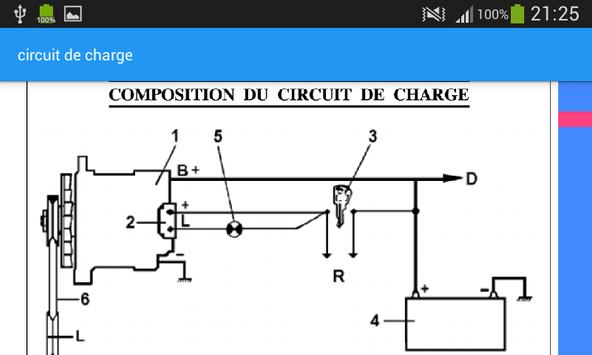

COMPOSITION
DU
CIRCUIT
DE
CHARGE
Alternateur
Clé de contact
Lampe témoin de contrôle
Démarreur
Régulateur électronique de tension
Batterie
Courroie d'entraînement
Récepteurs
Partie
commande
Le contacteur à clé : Interrompre ou établir le circuit électrique de charge. Le régulateur de tension :
Il limite la tension à une valeur acceptable par la batterie (maxi 14,5 Volts).
Les
voyants : Information visuelle témoignant de la charge ou de la non-charge.
FONCTIONS
COMPOSANTES
ET
LEURS
RELATIONS
L' ALTERNATEUR
CONSTITUTION
DE
L' ALTERNATEUR

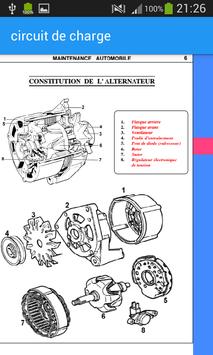

1. Flasque arrière 2. Flasque avant 3. Ventilateur 4. Poulie d'entraînement 5. Pont de diode (redresseur) 6. Rotor 7. Stator 8. Régulateur électronique de tension
PRINCIPE
DE
PRODUCTION D'UNE
F.E.M.

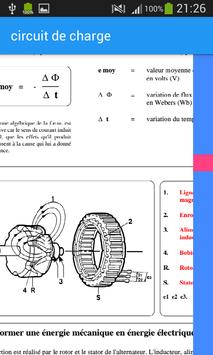

1. Lignes de force du champ magnétique
2. Enroulements du stator
3. Alimentation du bobinage inducteur
4. Bobinage inducteur
5. Rotor
6. Stator
Transformer une énergie mécanique en énergie électrique alternative
LES
ÉLÉMENTS
DE
L'ALTERNATEUR
ROTOR
STATOR
CHARBONS
PONT
REDRESSEUR
FLASQUES
POULIE
VENTILATEUR
LE
REDRESSEMENT
MONOPHASÉ
à
1
DIODE
MONOPHASÉ
à
2
DIODES
MONOPHASÉ
à
4
DIODES
Montage
Triangle
Montage
Etoile
LA
REGULATION
DES
ALTERNATEURS
RÉGULATEUR
DE
TENSION
ÉLECTROMÉCANIQUE
RÉGULATEUR
DE
TENSION
ÉLECTRONIQUE
REDRESSEMENT
DU
COURANT
MONTAGE à
9
DIODES
Alternateur à diodes d'isolement à régulateur monofonction
Alternateur sans diodes d'isolement à régulateur monofonction
