Circuit Solver

La description de Circuit Solver

Simulez des circuits de votre navigateur Web à l'adresse suivante: http://androidcircoitsolver.com/app.html
Comme je l'ai approché mon année senior pour mon B.S. En génie électrique, je voulais créer quelque chose que la plupart des gens n'avaient pas créé auparavant, un simulateur de circuit! Il s'agissait de l'expérience de
, de l'apprentissage et du voyage lui-même. Je mets ensemble cette application au paquet de mes connaissances en génie électrique à une journée d'aide à un autre étudiant de manière plus facile à avoir une heure plus facile dans leurs activités scolaires et en leur apprenant à leur tour des circuits.
Le solveur est loin d'être parfait et Il y a beaucoup de choses qui pourraient être optimisées.
Il sera toutefois simulé une majorité de circuits linéaires et une quantité décente de circuits non linéaires à grande échelle de petite taille. Si cette application vous aide de quelque manière que ce soit, j'apprécierais que vous vouspariez
Le mot pour aider à soutenir mes efforts, merci!

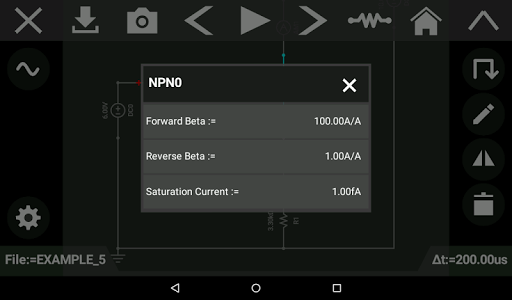

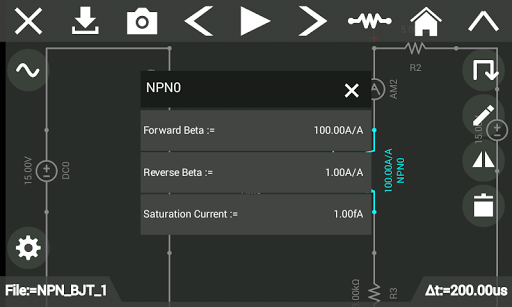

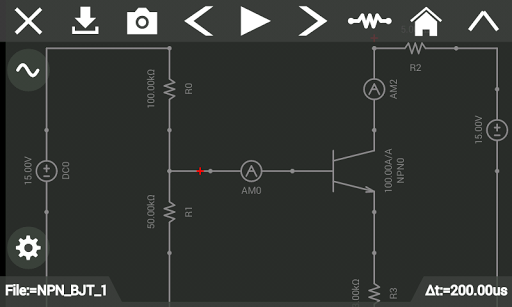

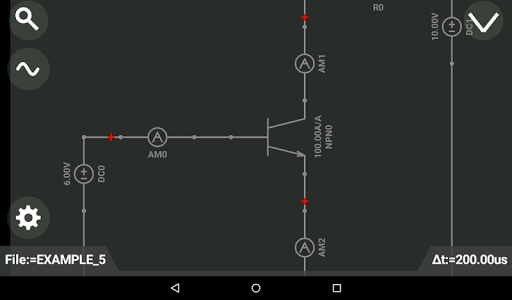

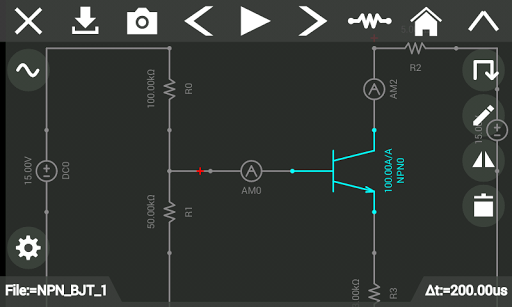

Pensez au solveur de circuit en tant que carte de circuit électronique, vous faites glisser vos composants électriques
et placez-les sur un à la fois. Vous raccrochez des sources et vous placez des mètres de
pour lire les valeurs. Si vous avez besoin d'analyser la forme d'onde, prenez des câbles électriques et de les visualiser avec un oscilloscope. Il existe de nombreux outils d'épice pour PC tels que Multisim, LTSPICE et PSPICE. Le solveur de circuit ne se compare pas à sa puissance brute
mais il est optimisé de fonctionner sur des appareils mobiles qui le rend à la fois portable et facilement accessible à toute personne ayant besoin de solutions de circuit. Le solveur de circuit s'efforce de vérifier la loi de OHM, en matière de lois en cours et de tension de Kirchhoff en créant des modèles à la fois stables et efficaces.
de circuit Faire un solveur de circuit Votre première étape dans la conception de circuit!
Simulation DC:
Pour simuler les circuits, une matrice est définie en fonction de tous les composants à l'intérieur du circuit.
L'application résout le circuit à l'aide de manipulations matricielles telles que la décomposition LU-décomposition et l'inversion de matrice. L'analyse DC est terminée en écrivant une série d'équations nodales.
Les équations sont résolues simultanément pour obtenir une solution unique.
Simulation transitoire:
de la simulation transitoire, nous utilisons une intégration numérique pour déterminer la réponse des circuits de RLC
. L'intégration numérique permet de résoudre des moments discrets de temps et de
en vigueur intégrer leur réponse. Cette application ne prend en charge que la méthode d'Euler en arrière.
Simulation non linéaire:
La simulation non linéaire est utilisée pour des composants tels que des diodes, des LED et des transistors.
Le solveur devine d'abord la valeur approximative de la solution et est affinée à travers l'utilisation d'un processus de Newton-Raphson. Il utilise une approximation linéaire pour prédire la réponse
à travers des itérations successives.
intégré-oscilloscope: visualisez les formes d'onde à travers l'utilisation de l'oscilloscope intégré. Pour utiliser cette fonction
Liez simplement un mètre Volt ou un mètre AMP au graphique en vous tapotant dessus et en appuyant sur l'œil, afin de visualiser la vague.

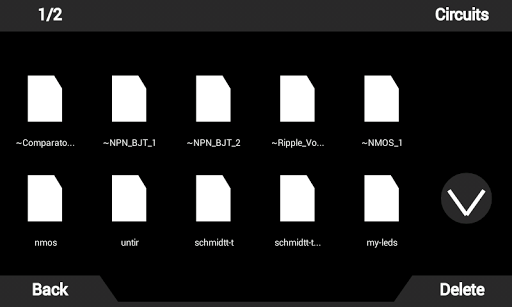

Schémas / circuits:
Enregistrez vos circuits sur votre appareil à utiliser partout où vous allez à tout moment. Vous pouvez également capturer des coups d'écran des circuits que vous construisez. Ces coups d'écran sont enregistrés
localement sur votre appareil.

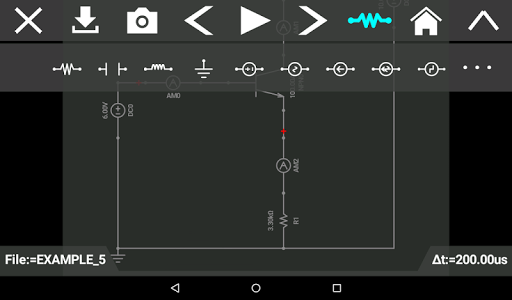

Liste des composants:
Condenseur
Inducteur
Amplificateur opérationnel Idéal
Nmosfet
PMOSFET
Transistor de jonction bipolaire PNP
Transistor de jonction bipolaire NPN
Source de tension AC
Source de courant alternatif
Source de tension CC
Source de courant CC
Source de tension carrée
Source de courant BR> Saille Saille Source de courant
Triangle Tension Source
Saille de tension Source de tension de tTooth
Mètre Amp
Mètre OHM
Mètre Volt Mètre de
Diode
Diode de LED rouge
Vert LED
Bleu LED
jaune LED
Orange LED à LED à LED
Source de tension contrôlée de tension (VCVS)
Source de courant contrôlée de tension (VCCS)
Source de courant contrôlée en cours (CCCS)
Courant contrôlé Source de tension (CCVS)
Switch (SPST)
Switch (SPDT)
Terrain
Transformateur
NOR GATE
Porte Nand
Inverter
Potentiomètre
Porte Xor
Xnor Gate
Diode Zener
bouton-poussoir (NC)
bouton-poussoir (non)
