Assist Cascade CAD Assistant لنظام Android هو عارض ومحول غير متصل بنماذج CAD و MESH ثلاثية الأبعاد.//dev.opencascade.org/webform/contact_us

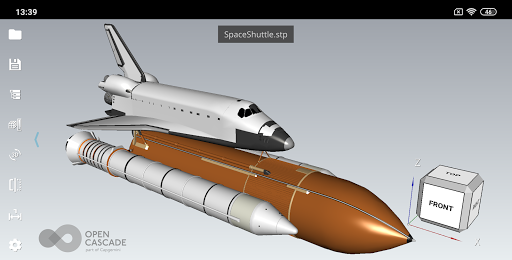

عرض نموذج CAD الأساسي وتحويله
يتم توفير الوظيفة الأساسية بواسطة مكون تبادل بيانات CAD من تقنية Cascade المفتوحة (occt).
تنسيقات الملفات والبيانات المدعومة هي:
- brep: تنسيق OCCT الأصلي لهندسة الشكل ، الطوبولوجيا ، وهيكل التجميع.الأسماء ومعلومات الملف.

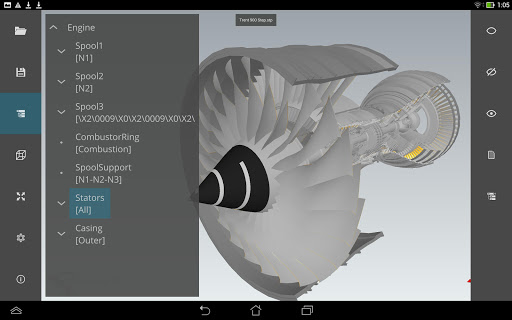

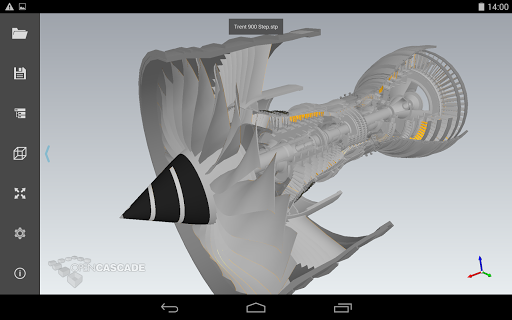

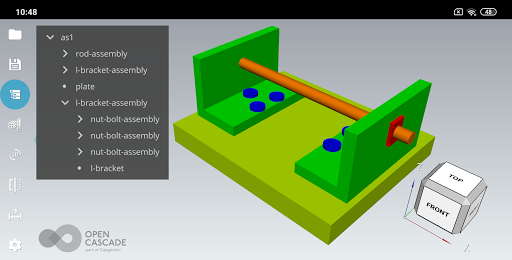

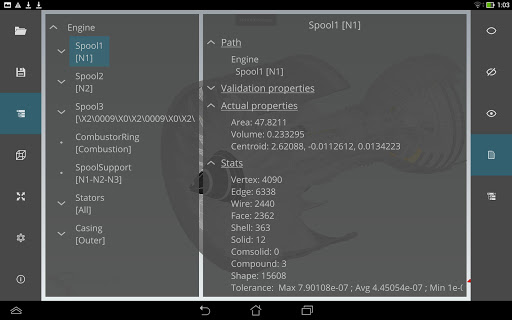

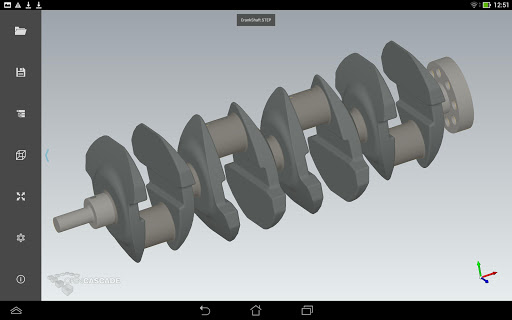

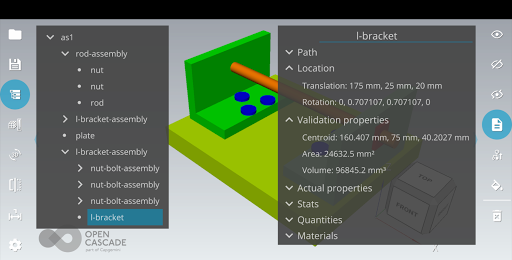

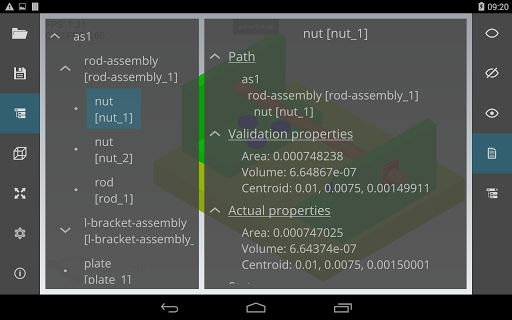

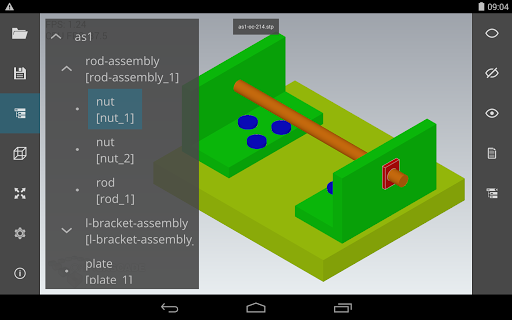

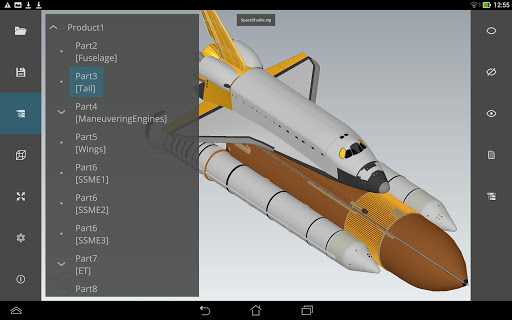

- الخطوة (AP203 و AP214): هندسة الشكل ، بنية التجميع ، الألوان ، الأسماء ، خصائص التحقق من الصحة ، معلومات الملف..يمكن إخفاء مكونات التجميع أو عرضها حسب الضرورة لفحص النموذج.يمكن الاستعلام عن التجميع الفرعي أو الجزء المحدد لخصائصه. عرض بيانات شبكة
وظيفة إضافية تتمثل في عرض نماذج شبكة مع البيانات المرتبطة بها ، والتي يتم تنفيذها باستخدام مكون التصور الشبكي لـ OCCT.
تنسيقات شبكة مدعومة هي:
- GLTF هو معيار مفتوح للأصول ثلاثية الأبعاد.
- لديه قدرة على تخزين البيانات المرتبطة بالعقد والعناصر الشبكية.إذا كان لديك في تطبيقك نموذجًا يمثله شبكة ، فيمكن حفظه بسهولة لتنسيق وينظر إليه على جهاز لوحي.يمكن إضافة بيانات إضافية (لون RGB أو العددية) إلى كل مضلع أو عقدة.
- OBJ قياسي للرسوم المتحركة ثلاثية الأبعاد ويدعمها معظم تطبيقات الرسومات ثلاثية الأبعاد..

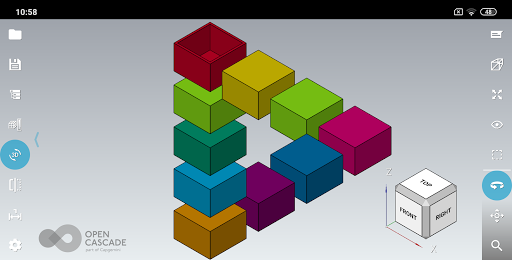

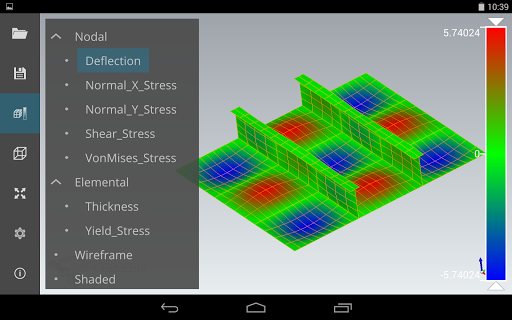

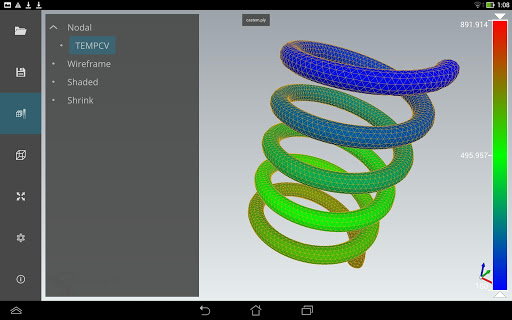

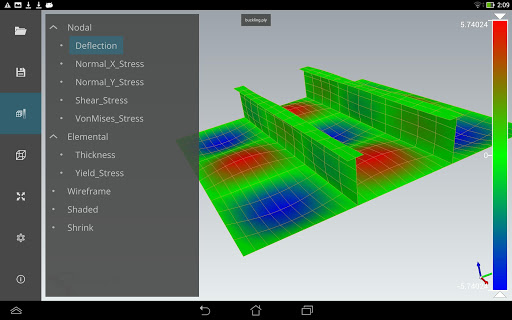

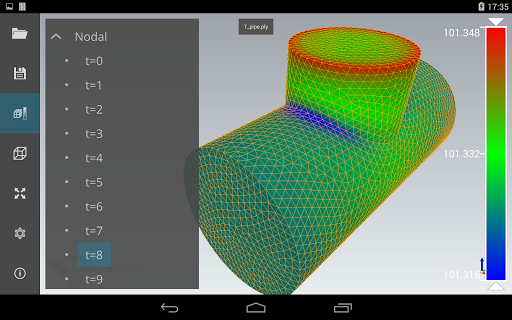

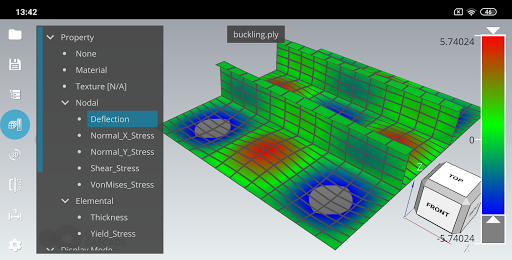

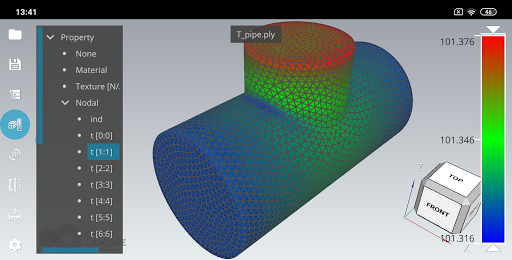

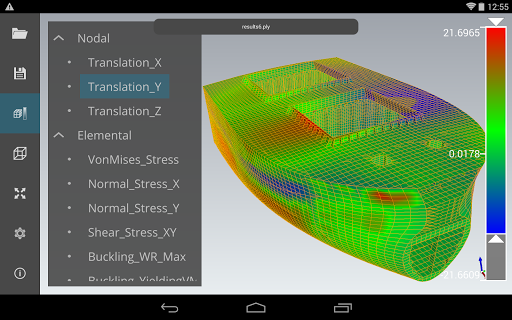

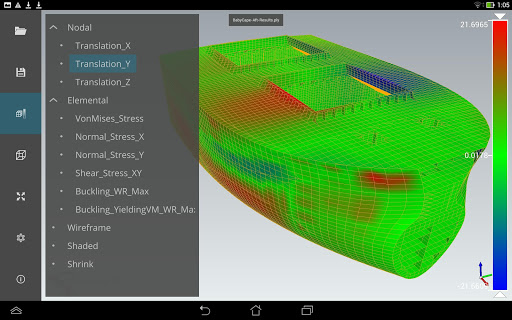

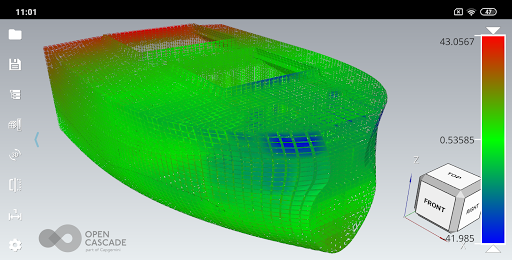

يتيح لك مساعد CAD عرض الشبكة في العرض السلكي ، ومظللة ، وتقليص العرض.إذا كانت الشبكة تحتوي على القوام أو الألوان أو البيانات العددية المرتبطة بها ، فيمكن عرضها بعناصر ملونة وفقًا للخاصية المحددة.يتم عرض مقياس اللون التفاعلي لكميات العددية ، مما يوفر عناصر تحكم لمعالجة نطاق الكميات المعروضة.
العمليات الشائعة

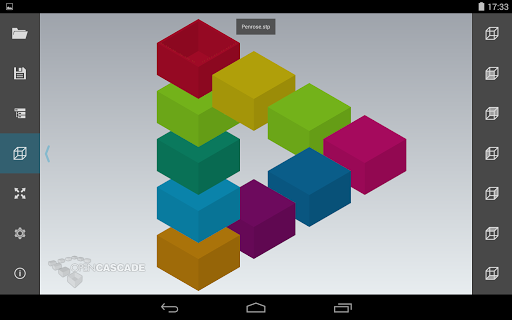

-الشاشة التي تعمل باللمس وتوفر معالجة بديهية للعرض ثلاثي الأبعاد بواسطة إيماءات الأصابع.
يوفر شريط الأدوات الأيسر أزرارًا لتركيب النموذج إلى النافذة واختيار المشاهدات القياسية.توفر القائمة الفرعية الإعدادات إمكانية الوصول إلى خيارات العارض والتطبيق ومعلومات الملف وسجل الرسائل.
يمكن فتح الملفات من التخزين المحلي (الذاكرة الداخلية أو بطاقة SD).يتكامل Assistant CAD مع Android بحيث يتم تشغيل التطبيقات التي تدعم جمعيات الملفات لفتح ملفات الأنواع ذات الصلة.على سبيل المثال ، يمكنك فتح ملف الخطوة المرسلة إليك عن طريق البريد عن طريق Simple Plick على مرفق في Mail Client.
يمكن حفظ نماذج CAD بتنسيق الخطوة أو IGES أو BREP كبيانات CAD ؛يمكن حفظ نماذج CAD و MESH بتنسيق PLY أو STL أو OBJ كبيانات مضلعة.يتيح حوار حفظ الملف أيضًا حفظ الصورة الحالية للنموذج لتنسيق PNG.إذا تم تحديد بريد الدليل المستهدف ، فسيتم تشغيل عميل البريد تلقائيًا بملف محفوظ كمرفق.مجموعة واسعة من الأجهزة اللوحية الحديثة والهواتف الذكية.لاحظ أنه تم تحسينه لتوجيه شاشة المناظر الطبيعية ، والذي قد يكون غير مريح على الهواتف.
يتطلب التطبيق OpenGL ES 3.0.اعتمادًا على الجهاز ، قد يستغرق فتح الملفات الكبيرة بعض الوقت.يمكن أن تكون الأجهزة ذات المعالج الرسومي منخفض المدى بطيئة في عرض نماذج كبيرة ، وقد (بصمت) تطبيق إغلاق إذا كان النموذج يتطلب ذاكرة أكثر من المتوفرة على الجهاز.
شاهد المزيد على https: //www.opencascade.com/content/cad-assistant
